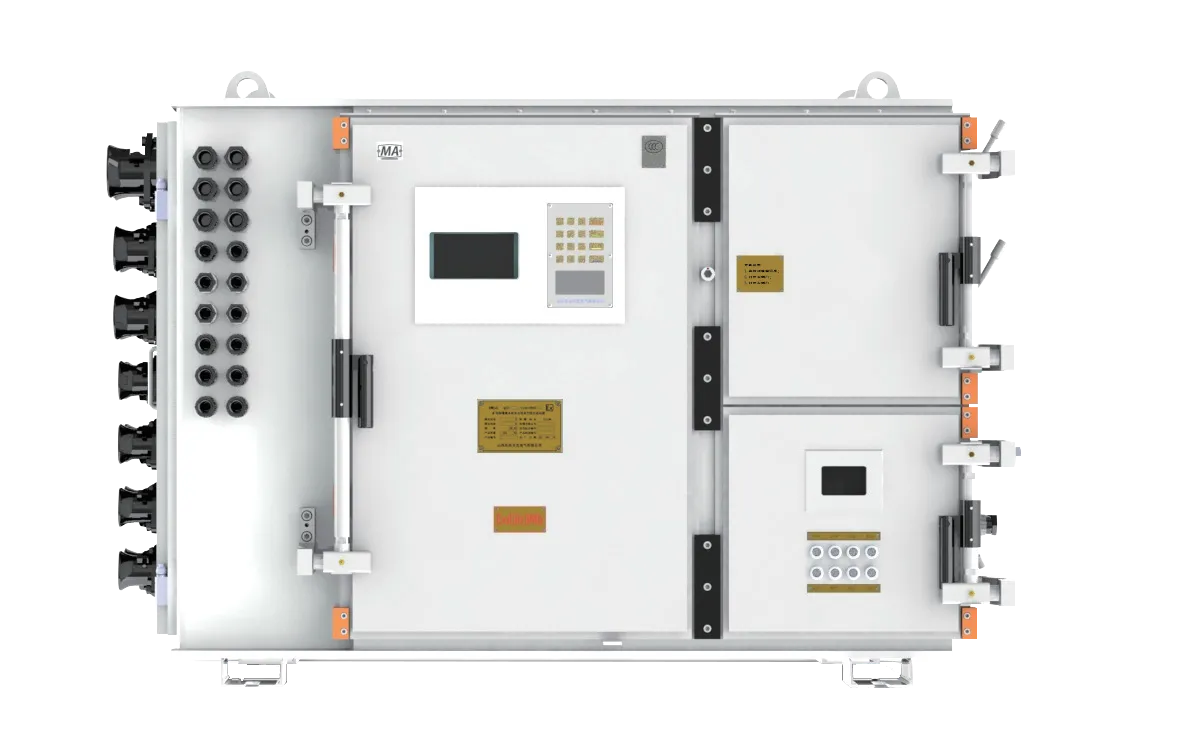

Серия малогабаритных комбинированных устройств: взрывозащищенный и искробезопасный многоконтурный вакуумный электромагнитный пускатель для шахт
Модель продукта：
QJZ9215-480/1140(660、380)-4～6
QJZ9215-960/1140(660、380)-7～12
Описание
маркер
Модель продукта
QJZ9215-480/1140(660、380)-4～6
QJZ9215-960/1140(660、380)-7～12
Технические параметры
| проект | Технические параметры |
| Номинальное напряжение | 1140V 660V 380V |
| Номинальная частота | 50Hz |
| Номинальный ток | 480A 960A |
| Драйверный блок | 80A 160A 250A |
| Комбинированный контур | Любая комбинация 6 и менее контуров Любая комбинация 12 и менее контуров |
| Вспомогательное питание | Может выдавать два контура: 127 В или два контура: 220 В, либо любую комбинацию по требованию шахтной стороны |
| Параметры безопасной эксплуатации | Максимальное напряжение холостого хода интринсически безопасного выхода: 23 В; Максимальный короткий ток интринсически безопасного выхода: 4 мА; Длина кабеля интринсически безопасного дистанционного управления не менее 2500 м |
| Способ управления | Отдельное управление |
| Система управления | Управление осуществляется с помощью программируемого логического контроллера Siemens S7-200, оборудованного функциями холостого хода, симуляционных испытаний, дистанционного и локального управления, а также стандартной коммуникации. |
| Установка параметров | Для управления используется 16-разрядная интринсически безопасная сенсорная клавиатура, обеспечивающая быструю и точную настройку параметров. Также предусмотрен режим запуска и остановки с клавиатуры, позволяющий управлять запуском и остановкой каждого контура. |
| Коммуникация | Стандартные коммуникационные интерфейсы: RS-485, RJ-45; коммуникационные протоколы: Profibus, Modbus, а также промышленная Ethernet-сеть |
| Отображение рабочего состояния | Цифровой сенсорный ЖК-дисплей диагональю 7 дюймов на китайском языке отображает рабочее состояние и неисправности каждого контура, а также записывает историю неисправностей. |
| Защитные функции | Перегрузка по току, короткое замыкание, блокировка утечки, обрыв фазы, перенапряжение, тепловая защита двигателя и т.д. |
| Способ ввода и вывода проводов | Вводные кабельные патрубки: 2 шт. типа B4; выводные кабельные патрубки: 12 шт. типа B3, 12 шт. типа A2/A3 |
| Внешние размеры | 1864×961×1193mm 954×781×1147mm |
| Вес | 850kg 420kg |
