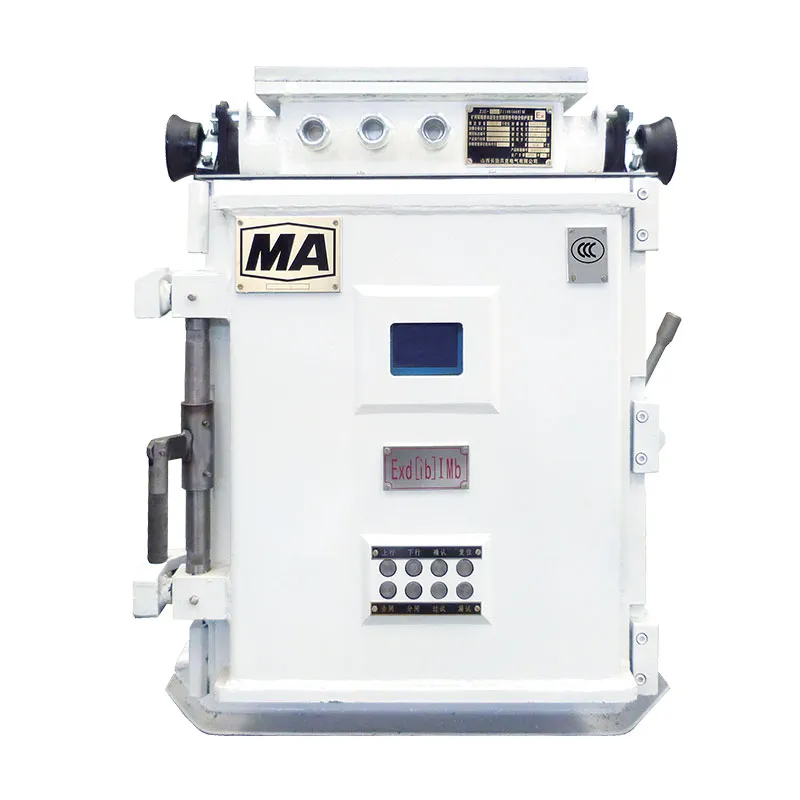

Серия комплексных защитных устройств освещения: взрывозащищенные и искробезопасные комплексные защитные устройства освещения для шахт
Технические параметры:
ZJZ-2.5(4.0)/1140(660) МВТ
ZJZ-6.0(8.0、10.0、12.5、16.0)/1140(660) М
ZJZ-4.0(6.0、8.0、10.0、16.0)/1140(660) SM-2
Описание
маркер
Технические параметры
ZJZ-2.5(4.0)/1140(660) МВТ
ZJZ-6.0(8.0、10.0、12.5、16.0)/1140(660) М
ZJZ-4.0(6.0、8.0、10.0、16.0)/1140(660) SM-2
Технические параметры
| проект | Технические параметры |
| Номинальное напряжение | 1.14kV 0.66kV |
| Номинальная частота | 50Hz |
| Номинальная мощность | 2.5kVA 4kVA 6kVA 8kVA 10kVA 12.5kVA 16kVA |
| Допустимый диапазон колебаний напряжения | 75%～110% |
| Режим работы | Длительный режим работы |
| Параметры безопасной эксплуатации | Uo: 23 В переменного тока; Io: 4 мА переменного тока; Lo: 0,1 мГн; Co: 0,01 мкФ. Допустимая длина кабеля — 400–1200 м. Распределённая ёмкость ≤ 0,1 мкФ/км, распределённая индуктивность ≤ 1 мГн/км. Порт связи RS-485 является intrinsically safe circuit. |
| Способ управления | Локальное управление、Дистанционное управление、Подключение |
| Отображение рабочего состояния | Используется полностью китайскоязычная ЖК-система отображения, которая способна показывать рабочее состояние при нормальной эксплуатации и тип неисправности при возникновении отказных ситуаций. |
| Защитная функция | Обладает комплексными защитными функциями, такими как защита от недостаточного напряжения, перегрузки напряжения, короткого замыкания, блокировка утечки тока, защита от утечки тока, а также индикация опасного состояния изоляции кабеля и т. д. |
| Устройство ввода-вывода | Устройство ввода-вывода кабеля имеет по два входа и выхода для силовых кабелей; допустимый наружный диаметр вводимого кабеля — 32–85 мм. Для контрольных кабелей предусмотрено 2–4 входа и выхода, при допустимом наружном диаметре кабеля 23 мм. |
| Связь | Стандартный коммуникационный порт RS-485, протокол связи Modbus и промышленная промышленная Ethernet |
| Внешние размеры | 613×443×677mm(2.5、4k)VA 715×624×858mm(6、8/10kVA) 788×649×904mm(12.5、16kVA) |
| Масса | 190kg 400kg 500kg |
| Способ ввода | Может собираться в единую конструкцию путём присоединения к фланцу низковольтной стороны трансформатора, а также может использоваться путём монтажа крышки на фланец низковольтной стороны трансформатора и подключения через соническое отверстие кабелем. |
| Способ вывода | Используются быстросъемные кабельные соединители, обеспечивающие быструю замену нагрузочных цепей. На выходе можно установить 4–14 кабельных соединителей на 3300 В/500 А, 630 А, 800 А для основной цепи, через которые можно пропустить резиновый кабель с наружным диаметром не более 85 мм. Также предусмотрен 1 двухсекционный кабельный соединитель для питания 127 В, а также 8–14 сонических отверстий типа А3 для контрольных кабелей, через которые допускается пропуск резинового кабеля с наружным диаметром не более 23 мм. |
